科普│“源頭”在這里——標準伴隨著我們!
來源:白云電器     發布時間:2021-07-20
1、咱們的高壓事業部有十萬等級、百萬等級的潔凈廠房
高壓事業部有十萬等級、一百萬等級的潔凈廠房是我們干好高壓電器的良好平臺!

潔凈廠房規劃、設計是國標GB50073-2013  《潔凈廠房設計規范》,這里把潔凈廠房的各項指標參數等要求都在這部規范里。

潔凈度即指潔凈環境中空氣含塵粒多少的程度,潔凈廠房以“每立方米空氣中直徑大于等于0.5um的灰塵粒的數量”為衡量其潔凈度的標準。

“十萬級潔凈廠房”表示“每立方米空氣中直徑大于等0.5um的灰塵粒的數量少于10萬個”。

“百萬級潔凈廠房”表示“每立方米空氣中直徑大于等0.5um的灰塵粒的數量少于100萬個”。

2、咱們平常總說低壓、高壓、超高壓、特高壓,依據在哪?
依據在GB/T 156-2017 《標準電壓》中的“3 標準電壓”的條款規定。

這里220V~1000V屬于低壓;3.6kV至40.5kV屬于中壓,但輸變(配)電業內行業里,常把12kV至40.5kV屬于中壓;72.5kV~252kV則稱為高壓;363 kV~550kV稱為超高壓;800kV~1100kV稱為特高壓。

3、過去的10kV、110kV,現在叫12kV、126kV怎么回事兒?
依據還是GB/T 156-2017 《標準電壓》,過去講系統標稱電壓10kV的,現在則說“設備最高電壓”12kV的。

國標的“3.3 標稱電壓1kV以上至35kV交流三相系統及相關設備”

標稱電壓1kV以上至35kV交流三相系統及相關設備的標準電壓應從表3中選取。

表3  標稱電壓1kV以上至35kV交流三相系統及相關設備的標稱電壓(單位:kV)

系統標稱電壓 設備最高電壓
3 (3.3)a 3.6a
6a 7.2a
10 12
20 24
35 40.5
注1:表中數據為線電壓。
注2:圓括號中的數值為用戶有要求時使用。
不得用于公共配電系統

國標的“3.4 標稱電壓35kV以上至220kV交流三相系統及相關設備”

標稱電壓35kV以上至220kV交流三相系統及相關設備的標準電壓應從表4中選取。

表4  標稱電壓35kV以上至220kV交流三相系統及相關設備的標準電壓(單位:kV)

系統標稱電壓 設備最高電壓
66 72.5
110 126
220 252
注:表中數值為線電壓。

國標的“3.5 標稱電壓220kV以上交流三相系統及相關設備”

標稱電壓220kV以上交流三相系統及相關設備的標準電壓應從表5中選取。

表5  標稱電壓220kV以上的交流三相系統及相關設備的標準電壓(單元:kV)

系統標稱電壓 設備最高電壓
330 363
500 550
750 800
1000 1100
注:表中數值為線電壓。

4、輸變(配)電的一次模擬盤依據啥規定的色標?
依據GB50171-2012 《電氣裝置安裝工程盤、柜及二次回路接線電纜電路施工及驗收規范》的“3.0.8條款”規定的。

3.0.8  盤、柜上模擬盤母線的標識顏色應符合表3.0.8的規定。

(2012版的標準沒能把系統標稱電壓改為設備最高電壓)

表3.0.8  模擬母線的標識顏色

電壓(kV) 顏色 顏色編碼
交流 0.23 深灰 B01
交流 0.40 赭黃 YR02
交流 3 深綠 G05
交流6 深酞藍 PB02
交流 10 鐵紅 R01
交流 13.80~20 淡綠 G02
交流 35 檸黃 Y05
交流 60 橘黃 YR04
交流 110 朱紅 R02
交流 154 天酞藍 PB09
交流 220 紫紅 R04
交流 330 --
交流 500 淡黃 Y06
交流 1000 中藍 PB03
直流 YR05
直流500 P02
注:1、模擬母線的寬度宜為6mm~12mm;
      2、設備模擬的涂色應與相同電壓等級的母線顏色一致。

5、輸變電的A、B、C怎么規定的?
輸變(配)電的A、B、C不是隨便排列的,請看:

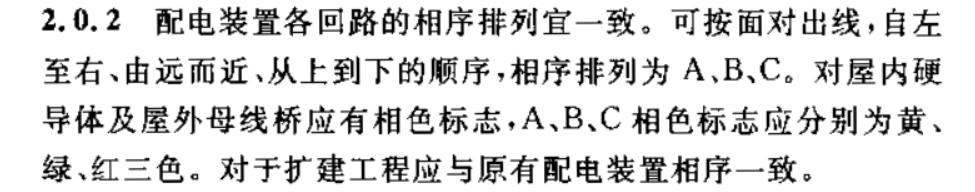

依據GB 50060-2008《3-110kV高壓配電裝置設計規范》中“2.0.2 條款”規定的。

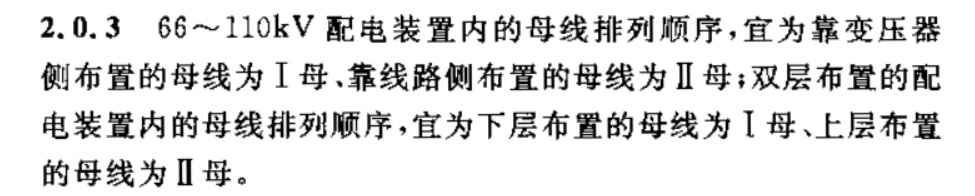

變壓器側的母線Ⅰ及母線Ⅱ依據GB 50060-2008 《3-110kV高壓配電裝置設計規范》中“2.0.3條款”規定的。


6、外殼防護等級(IP代碼)根據哪個標準?

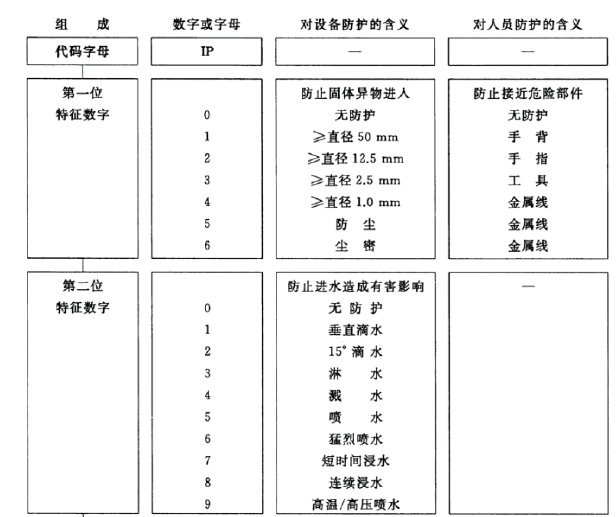

依據GB/T 4208-2017 外殼防護等級(IP代碼)規定了第一位、第二位特征數值。


7、電氣“五防”是什么?
國家電網公司文件 國家電網安監〔2006〕904號 關于印發《國家電網公司 防止電氣誤操作安全管理規定》的通知中,電氣五防內容具體如下:

(1)防止帶負荷分、合隔離開關。(斷路器、負荷開關、接觸器合閘狀態不能操作隔離開關)

(2)防止誤分、誤合斷路器、負荷開關、接觸器。(只有操作指令與操作設備對應才能對被操作設備操作)

(3)防止接地開關處于閉合位置時關合斷路器、負荷開關。(只有當接地開關處于分閘狀態,才能合隔離開關或手車才能進至工作位置,才能操作斷路器、分荷開關閉合)

(4)防止在帶電時誤合接地開關。(只有在斷路器分閘狀態,才能操作隔離開關或手車才能從工作位置退至試驗位置,才能合上接地開關)

(5)防止誤入帶電隔室。(只有隔室不帶電時,才能開門進入隔室)

電氣設備防誤裝置的“五防”功能除“防止誤分、誤合斷路器”現階段因技術原因可采取提示性措施外,其余四防功能必須采取強制性防止電氣誤操作措施。

8、國網“十八反措”?

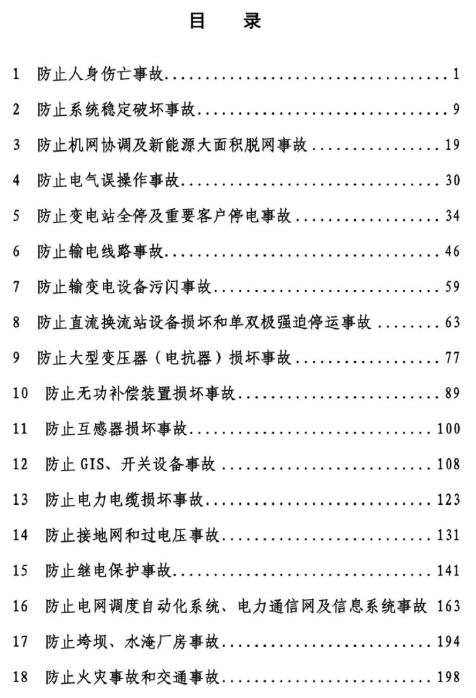

國家電網在2012年3月27日印發的352號文件“關于印發《國家電網公司十八項電網重大反事故措施》(修訂版)的通知”及附件《《國家電網公司十八項電網重大反事故措施》(修訂版)》(2011年12月),行業內稱之為國網十八反措。
